安全操作
• 如果不是在實驗室環境下，測試儀必需要可靠接地連接后才可以使用。接地點的選擇應該盡量靠近測試對象。
• 斷開電纜連接時，總是從輸送功率的裝置開始。
• 在裝置有輸出時，切勿連接或斷開測試對象。因為外部感應存貯的能量可能導致致命的高電壓。
• 在測試時，總是保持互感器高壓側的一個端子接地。
• 不要將其它物體插入通風口或是輸入/ 輸出口。
• 在將測試儀置入運行前，檢查測試儀是否有可見的損壞。
• 不要在多雨或潮濕氣候下操作測試儀。
• 不要在易爆氣體或蒸汽存在的環境下操作測試儀。
• 在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。
• 測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。
• 為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。
• 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的唯一允許電源。
• 當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，并損壞連接的互感器或是測試儀！
• 面板上的輸入/ 輸出插口的接線只能用帶有4 mm2 安全“香蕉”插頭和塑料外殼的電纜。
• 不要站在靠近或正在連接頭的下面，夾鉗可能跌落砸傷。
• 如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。
注意事項：
1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格按照要求規范操作。
2、試驗前請將儀器可靠接地。
3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。
4、CT變比極性試驗時，應將不檢測的二次繞組短接。
5、做PT伏安特性試驗時，一次繞組的零位端接地。
6、實驗中嚴禁觸碰所有測試端子。
本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。

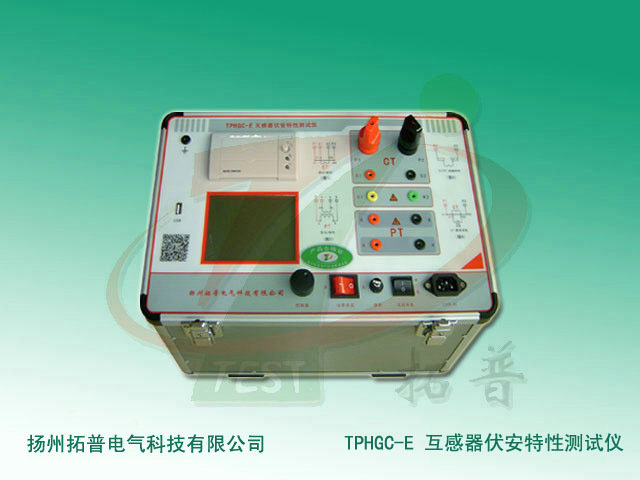

一.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 采用智能控制器，操作簡單.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
四．測試儀主要測試功能：（見表1）

CT	PT
• 伏安特性（勵磁特性）曲線	• 伏安特性（勵磁特性）曲線
• 自動給出拐點值	• 自動給出拐點值
• 自動給出5%和10%的誤差曲線	• 變比測量
• 變比測量	• 極性判斷
• 極性判斷	• 交流耐壓測試
• 交流耐壓測試	• 鐵心退磁
• 鐵心退磁

五. 測試儀主要技術參數： （見表2）

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～1000V（20A峰值）
勵磁測量精度		≤（0.2%*讀數+0.3%*量程）
CT 變比測量	范圍	≤3000A/1A(15000A/5A)
	精度	±0.5%
PT 變比測量	范圍	≤500KV
	精度	±0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%

信息整理：揚州拓普電氣科技有限公司
