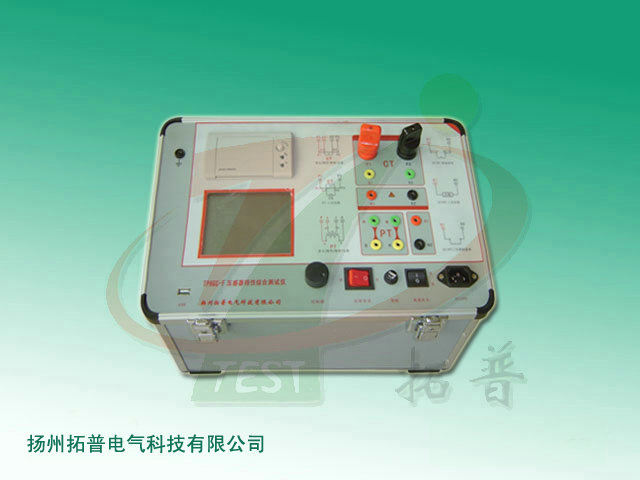

主要特征
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 操作簡便，帶有智能提示，使用戶更易上手操作。.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
主要測試功能：
CT（保護類、計量類） PT
• 伏安特性（勵磁特性）曲線 • 伏安特性（勵磁特性）曲線
• 自動給出拐點值 • 自動給出拐點值
• 自動給出5%和10%的誤差曲線 • 變比測量
• 變比測量 • 極性判斷
• 比差測量 • 比差測量
• 相位（角差）測量 • 相位（角差）測量
• 極性判斷 • 交流耐壓測試
• 一次通流測試 • 二次負荷測試
• 交流耐壓測試 • 二次繞組測試
• 二次負荷測試 • 鐵心退磁
•二次繞組測試
• 鐵心退磁
主要技術參數：
項目參數
工作電源 AC220V±10% 、50Hz
設備輸出 0～2500Vrms， 5Arms（20A峰值）
注：0～5A為真實值，大于5A～20A為計算值
大電流輸出 0～600A
勵磁精度 ≤0.5%（0.2% 讀數+0.3% 量程）
二次繞組
電阻測量 范圍 0.1～300Ω
精度 ≤0.5%（0.2% 讀數+0.3% 量程）
二次實際
負荷測量 范圍 5～1000VA
精度 ≤0.5%（0.2% 讀數+0.3% 量程）±0.1VA
相位測量
（角差） 精度 4min
分辨率 0.1min
比差 精度 0.05%
CT
變比測量 范圍 ≤25000A/5A（5000A/1A）
精度 ≤0.5%
PT
變比測量 范圍 ≤500KV
精度 ≤0.5%
工作環境 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量 尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg
信息整理：揚州拓普電氣科技有限公司
