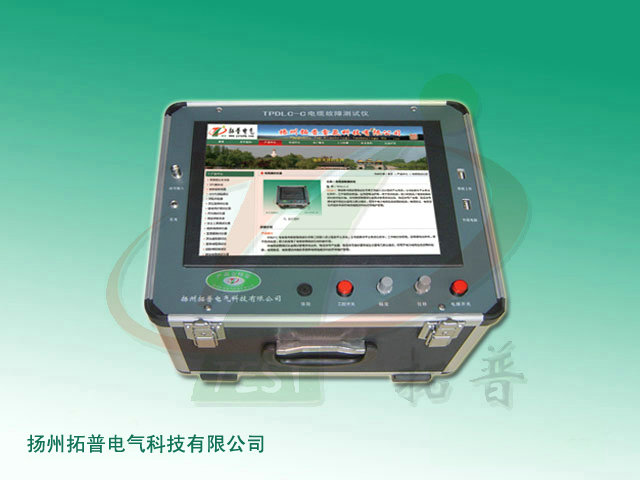

智能電纜故障測試儀由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及同軸通信電纜和市話電纜的開路、短路故障的準確測試。
◆采用工控嵌入式計算機平臺系統，整套系統將由故障測試、路徑尋測、準確定位三部分組成，鋰電供電、便于攜帶、方便測試。
◆采用12.1英寸液晶大屏幕和觸控鼠標，全電腦XP操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件.
◆采用USB通信接口，采集信號穩定，主機自動選擇采樣頻率，低到6.25MHz，高達100MHz五種頻率供您選擇，既能提高測試精度，又能滿足不同長度電纜的測試要求。
◆軟件實現故障自動搜索，距離自動顯示，雙游標移動可準確到0.15米，提高了測試精度。
◆波形處理功能和網絡服務功能，測試的波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，減少誤差。
◆選配一款無線上網卡，可實現隨時隨地?zé)o線上網的技術服務，給用戶現場測試提供及時、準確波形分析和指導，使您無憂工作。
◆20G內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。
◆數字定點儀部分，直接數字顯示測試者離故障點距離,為快速準確查找電纜故障,減少停電損失提供了有力保障。
◆智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員安全的特點。
測試儀技術指標：
1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測量長度已知的任何電纜中電波傳播的速度。
3、可測試電纜走向及埋設深度。
測試距離：不小于40km 最短測試距離（盲區）：5-10米
準確定點誤差：±0.2m 測試誤差：系統誤差小于±1%
分辨率：V/50m；V為傳波速度m/μs；軟件游標0.15米。　
儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）
電源與功耗：AC220V±10%15W　DC12V（7AH）　不大于20W
待機時間：可連續使用3.5小時左右。
管理：電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
路徑儀技術指標
信號頻率：15KHz正弦波
輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc(電纜特性阻率)
震蕩方式：斷續
環境溫度：－10℃～＋40℃
相對濕度：RH≤85%（25℃）
信息整理：揚州拓普電氣科技有限公司
