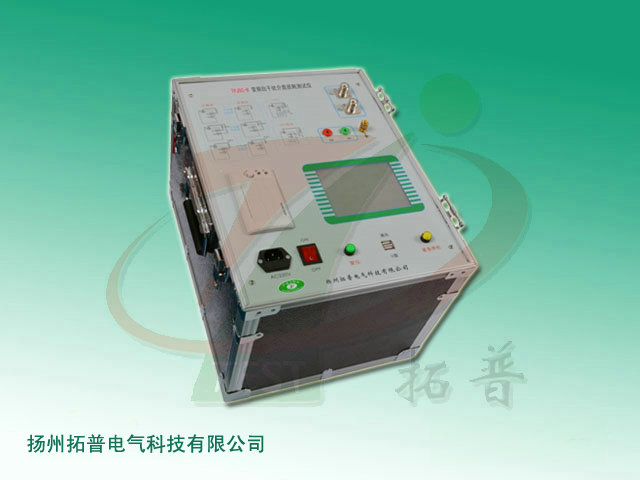

變頻抗干擾介質損耗測試儀是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備介損正切值及電容量的高精度測試儀器。該儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?5Hz或55Hz，55Hz或65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
產品特點
1、該高壓介質損耗測試儀操作簡單，配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，操作過程清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
2、儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
3、試驗數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據。
4、儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓情況下可以做高電壓（大于10kV）介質損耗。
5、該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
6、儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
7、儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
8、儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
9、儀器具備輸入電壓波動、輸出短路、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備接地檢測功能，確保不接地設備不允許升壓。
技術指標
1、工作電源：AC 220V±10%、50Hz±1Hz
2、高壓輸出：0.5kV～10kV 每隔0.1kV
精 度：2%
大電流：200mA
容 量：2000VA
3、自激電源：AC 0V～50V/15A
45Hz/55Hz、55Hz/65Hz、47.5Hz/52.5Hz
4、分 辨 率：tgδ：0.001%
Cx：0.001pF
5、精 度：△tgδ：±（讀數*1.0%+0.040%）
△Cx：±（讀數*1.0%+1.00PF）
6、測量范圍：tgδ：無限制
Cx：15pF＜Cx＜300nF
10kV Cx＜60 nF
5kV Cx＜150nF
1kV Cx＜300nF
CVT測試：Cx＜300nF
7、CVT變比范圍：10～10000
8、CVT變比精度：0.1%
9、CVT變比分辨率：0.01
10、抗干擾原理：變頻法
11、存儲器大小：200組、支持U盤存儲數據
12、使用環境：-15℃～40℃、RH＜80%
