變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。儀器采用新的電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

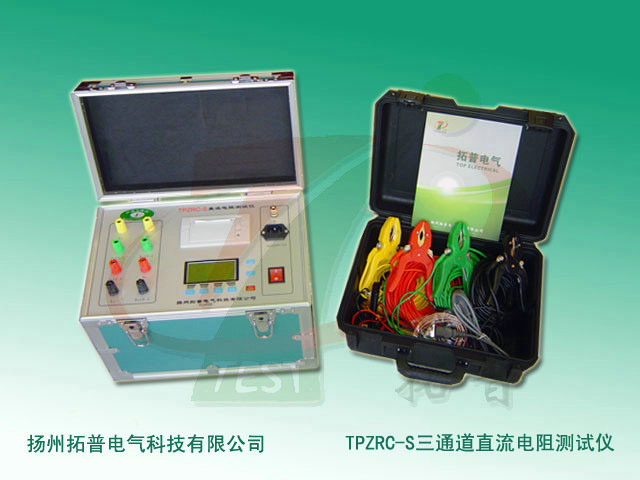

全自動三通道直流電阻測試儀（20A），采用雙電源結構，對有分接的變壓器YN聯接繞組，實現三相同時加電，測量系統采用獨立三通道電流采樣、獨立三通道電壓采樣，同時測量并顯示三相電阻值和三相不平衡率。解決了電力變壓器各分接繞組直流電阻測試耗時長的問題，時間僅為傳統方法的1/3。
性能特點
1、儀器輸出電流大且自動選擇電流操作簡便。
2、三通道測量，實時采集，同時測量三個電阻值，并計算三相電阻不平衡度。
3、既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便。
4、具有完善的保護電路，可靠性強。
5、立式機箱結構，便于現場操作。
技術指標
1、輸出電流：
手動檔選擇電流（20A、10A、5A、2.5A、1.2A、0.6A、0.3A、0.1A ）
2、輸出電壓：DC28V
3、量程范圍：0.1μΩ～100Ω
4、準確度：0.2%±0.5μΩ
5、分辨率：1μΩ
6、工作溫度：-20～40℃
7、環境濕度：≤80%RH，無結露
8、工作電源：AC220V±10%，50Hz±1Hz
信息整理：揚州拓普電氣科技有限公司
